Rocoil柔性罗氏线圈是罗氏线圈电流传感器重要组成部分,通常完整传感器需要包括:线圈(Coil)和 积分器(Integrator)两部分组成。Rocoil分别独立的提供线圈与积分器,其中Rocoil罗氏线圈又分为柔性罗氏线圈和刚性(硬性)罗氏线圈。

Rocoil柔性罗氏线圈组要包括1000系列、4000系列以及Tube线圈系列:

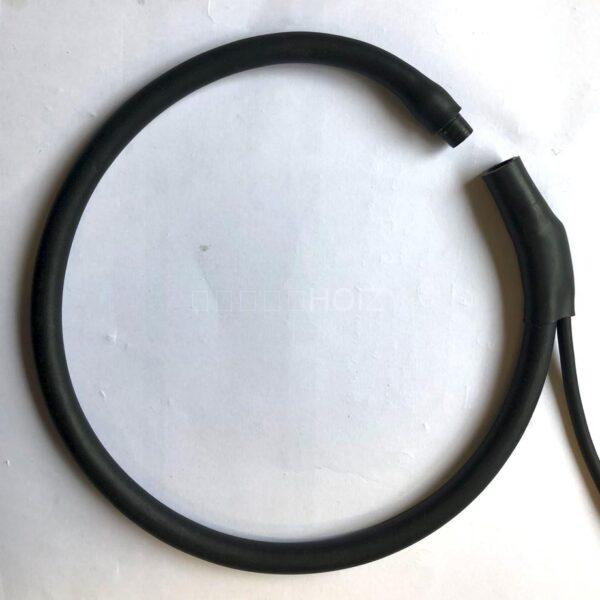

Rocoil 1000 系列的柔性罗氏( Rogowski) 线圈提供各种长度和横截面直径以及屏蔽和非屏蔽版本。通过合适的电子积分器,这些线圈可用于测量分辨率从低至 1mA 的低电流到超过 1MA 的大电流。Rogowski 罗氏线圈传感器与被测电路完全隔离,即使对于非常低阻抗的电路也不会影响被测电流。

Rocoil柔性罗氏线圈1000系列特点:

  • 柔性线圈对接/插拔方便
  • 可选配拧转对接用于永久固定安装
  • 线圈内部集成补偿,尽可能消除临近干扰
  • 1%准确的
  • 具有较好的外部磁场抑制
  • 对被测线缆位置敏感度低
  • 线圈截面积低至6mm
  • 坚固可靠结构设计
  • 2层绝缘
  • 黄色明显提示绝缘失效
  •  可选择屏蔽与非屏蔽型号
  • 低横截面自由端在有限空间安装便利
  • 线圈周长可定制长达数米
  • 频率覆盖从低于1 Hz到超过100 KHz

1000系列线圈选型:

型号线圈屏蔽线圈直径
mm
互感
μH
输出
1kA@50 Hz
输出
1kA@60 Hz
频率
500mm线圈
101210.50.211*66.3 mV79.6 mV450 kHz
111212.00.211*66.3 mV79.6 mV300 kHz
10226.00.11134.9 mV41.9 mV360 kHz
11227.00.11134.9 mV41.9 mV3000 kHz
1232-0.0237.2 mV8.7 mV2.0 MHz
*可提供更高版本的输出 ,其互感为0.332 (104mV @ 1kA/50Hz, 125mV @ 1kA/60Hz)

选型说明:

型号第一位:1 – 线圈对接端集成内部补偿
型号第二位:0 – 无屏蔽, 1 – 编制屏蔽, 2 – 铝箔屏蔽
型号第三位:1 – 标准线圈截面积, 2 – 小线圈截面积, 3 – 低输出
型号第四位:0 – 无绝缘, 1 – 单层绝缘, 2 – 双层绝缘

选件:

/PUSH 插拔对接
/SCR 拧旋对接
/HIGH 高电压输出 (仅适用于1012、1022 线圈)

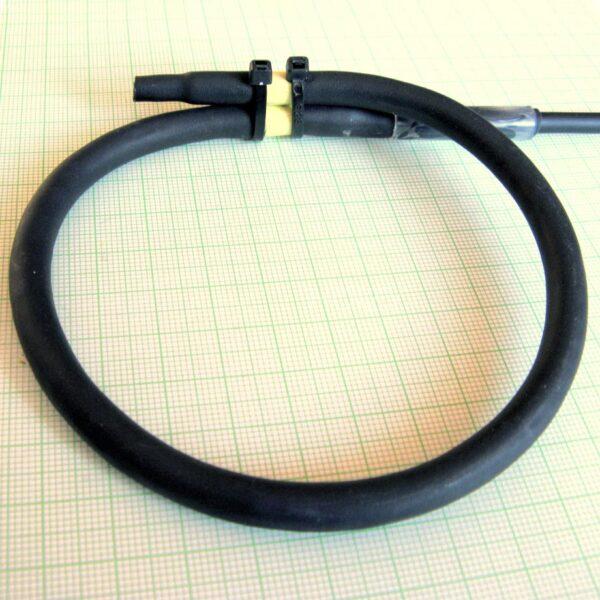

Rocoil  4000 系列柔性线圈可提供长达数米的屏蔽和非屏蔽版本。 4000 型线圈与 1000 型系列线圈的不同之处在于线圈的末端通过重叠来对齐,从而简化了结构。 大多数 4000 型线圈的横截面直径约为 6 毫米,具有很好的灵活性。

4000系列线圈主要特点:

  • 有简化重叠末端位置的柔性 罗氏线圈
  • 具有较好的外部磁场抑制
  • 具有较好的外部磁场抑制线圈截面可小至6mm
  • 坚固的结构设计
  • 黄色明显提示绝缘失效
  • 低横截面自由端在有限空间安装便利
  • 频率覆盖从低于1 Hz到超过100 KHz
  • 1%准确的
  • 对被测线缆位置敏感度低
  • 极高的柔性度
  • 2层绝缘
  • 可选择屏蔽与非屏蔽型号
  • 线圈周长可定制长达数米
  • 高性价比

4000系列线圈选型:

型号第一位:4 – 重叠末端
型号第二位:0 – 无屏蔽, 1 – 编制屏蔽, 2 – 铝箔屏蔽
型号第三位:1 – 标准线圈截面积, 2 – 小线圈截面积, 3 – 低输出
型号第四位:0 – 无绝缘, 1 – 单层绝缘, 2 – 双层绝缘

选件:

4022:没有屏蔽/末端夹在一起
4022/NC:没有屏蔽/扎带捆绑
4122/NC:带屏蔽/扎带捆绑

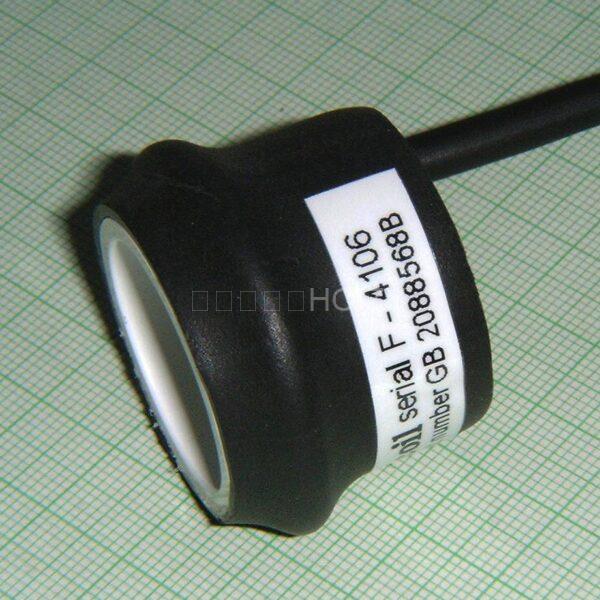

Tube Coil是通过将一段柔性盘管缠绕在管子上制成的。以这种方式缠绕线圈使我们能够优化线圈在输出和从外部导体拾取方面的性能。盘管可以提供各种形状和尺寸,非常适合定制设计。
使用合适的电子积分器,这些线圈可用于测量分辨率低至 5mA 的电流和大于 1MA 的高电流。它们与被测电路完全隔离,即使对于非常低阻抗的电路也不会影响被测电流。

Tube Cocil 主要特点:

  • 可应用不同场景
  • 可灵活定制直径
  • 频率覆盖从低于1 Hz到超过100 KHz
  • 具有较好的外部磁场抑制
  • 结构紧凑
  • 非常适用于全定制
  • 线圈绕组带屏蔽,尽可能的降低噪声
  • 1%准确的
  • 坚固的结构
