North Star 北极星高压探头提供0-1000KV,DC-150MHz的宽带高电压传感器。North Star提供PVM系列,VD系列以及SC系列的高压电压传感器。

PVM高压探头是一种便携式的高电压宽带电压传感器。目前,North Star PVM宽带高压探头的覆盖范围从满量程10KV到100KV的电压,最高带宽可以直至120MHz。

VD系列高压分压器,是North Star 为高压实验室,电力系统的特高压测试研发的宽带交直流分压器。最高可以测量400KV DC,550KV脉冲电压,且使用简单,检测精度高,可用于高压信号的长期固定监测。

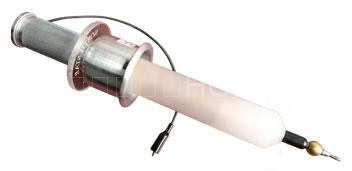

North Star PVM系列高电压探头设计用于通用、高频响应的便携式电压传感器。PVM系列的高压探头广泛应用于各行业,从等离子测试,汽车点火到EMI测试等等。

PVM探头外接匹配1Mohm示波器,同时也可用于10Mohm的数字万用表等设备,该高压探头出厂已做校准,方便携带,操作简单。

型号 PVM-1 PVM-2 PVM-3 PVM-4 PVM-5 PVM-6 PVM-7 PVM-100 PVM-11

(PVM-10)

PVM-12
直流/脉冲电压(kV) 40/60 40/60 40/60 40/60 60/100 60/100 60/100 100/150 10/12 25/32
频率范围 (Mhz.) 80 80 40 120 80 80 110 80 50 80
线缆阻抗 (ohms) 50 50* 50 50 50 50* 50 50 50 50
精度:DC-2Hz <0.1% <0.1% <0.1% <0.1% <0.15% <0.15% <0.15% <0.15% <0.1% <0.1%
精度:2Hz-200 Hz <1 % <1. % <2. % <1.5 % <1 % <1 % <1.5% <1.5% <1.5 % <1.5 %
精度:200Hz-5Mhz <1.5% <1.5% <3% <2% <1.5% <1.5% <2% <2% <2.% <2.%
精度:> 5Mhz <3% <3%* <4% <5% <3% <4%* <4% <6% <4% <4%
输入阻抗R/C (MΩ/pf) 400/13 400/13 400/10 400/8 400/12 400/12  400/9  600/15 100(50)/15 300/7
线缆长度(ft./m) 15/4.5 30/9 100/30 15/4.5 15/4.5 30/9 15/4.5 15/4.5 15/4.5 15/4.5
标准分压比 1000:1 1000:1 10,000:1 1000:1 1000:1 1000:1 1000:1 2000:1 1000:1 (100:1) 1000:1
长度(inches/cm.) 19/47 19/47 19/47 19/47 19/47 19/47 19/47 23/57 7/18 9/23
