飞行时间质谱高压脉冲电源

飞行时间质谱高压脉冲电源

TOF pulse generator

Hoizy提供主要用于TOF飞行时间质谱的高压脉冲电源。非常适合驱动提取栅和偏转板,用于飞行时间质谱仪和加速器中粒子束的静电调制,以及其他需要精确高压脉冲的科学应用。

主要参数
  • 输出电压:0 ~ + 1.5 KV(双通道)或者  0 ~ -1.5 KV(双通道)
  • 输出电流:峰值20 A,直流0.5 A
  • 负载能力:200 pF/500 KHz (含线缆分布电容)
  • 触发脉冲:1 Hz ~ 500 KHz
  • 脉冲上升沿/下降沿:< 50 ns
  • 脉冲平顶宽度:< 100 ns ~ DC
  • 脉冲占空比:0 – 100% 连续可调,步长:10 ns
主要特点
  • 采用全固态器件设计的陡脉冲纳秒电源
  • 脉冲波形干净且规范,顶降小于5%
  • 具有过流、过压、短路保护等功能
  • 提供触发以及电压监测等接口
  • 支持485、USD等上位机远程控制接口

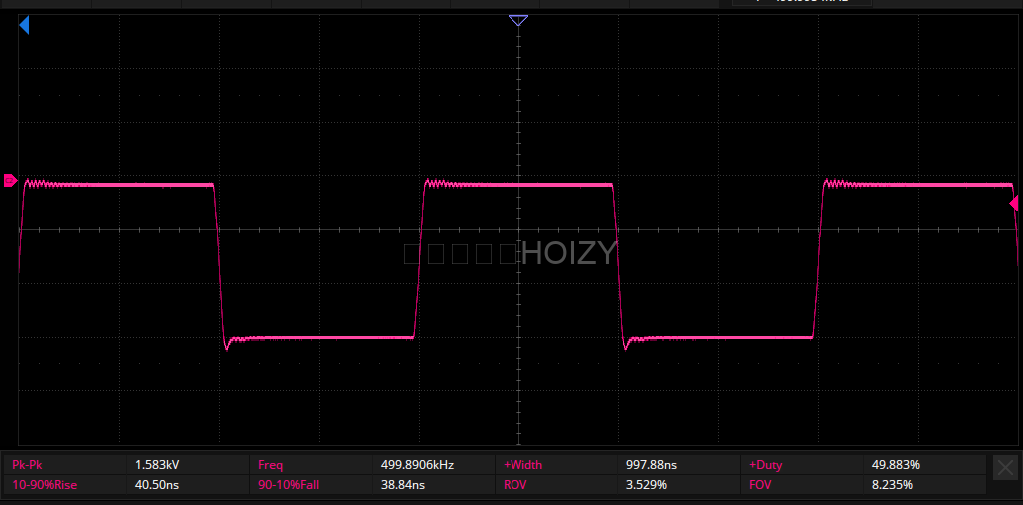

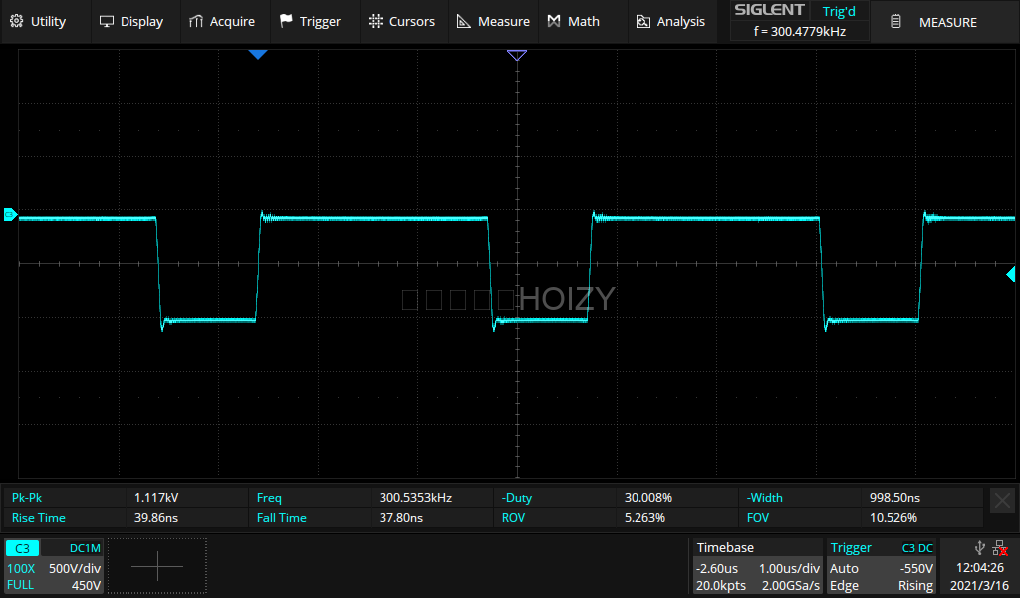

实测波形
