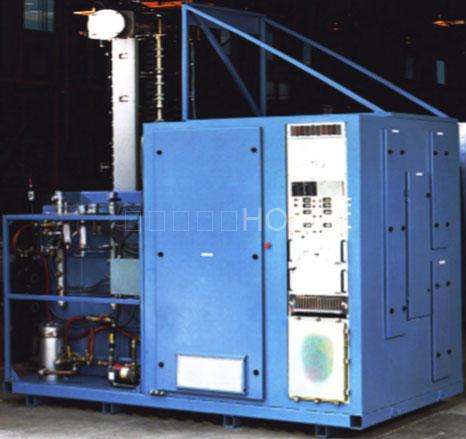

线型脉冲调制器

Line Type Pulse Modulator

线型脉冲调制器用于驱动大功率的速调管、磁控管、高功率射频管、以及其他需要高压脉冲调制射频与微波电子管放大器。

线型脉冲调制器采用成熟的系统架构设计,前级采用高性能的高压电源提供高压电能,采用闸流管,PFN,脉冲变压器实现脉冲调制。

其低阻抗脉冲形成网络(PFN)与后端负载阻抗相匹配,以实现最佳的能量传输和脉冲整形,且具有高重频高功率开关(通常采用闸流管等)控制输出脉冲;以及低漏电感,高匝比脉冲变压器实现上升沿极快的脉冲输出。整个线型脉冲调制器具有灵活且丰富的系统控制设计,满足用户各样的定制化需求。

高功率线型脉冲调制器
  • 输出电压:-200 ~ -600 KV
  • 输出电流:870 A @ -600 KV
  • 脉宽:10uS (脉冲平顶)
  • 连续可重复频率:50Hz
  • 脉冲上升沿:<1 us
  • 脉冲平坦度:< ±0.5%
  • 脉冲电压稳定度: ±1200V
  • 峰值功率: >500MW
  • 最大平均功率:400KW
中功率线型脉冲调制器
  • 输出电压:-230 KV
  • 输出电流:200 A
  • 脉宽:60 ~ 75 us (脉冲平顶)
  • 连续可重复频率:10Hz
  • 脉冲平坦度:< ±0.25%
  • 脉冲电压稳定度:< ±0.2%
  • 峰值功率: 50MW
  • 最大平均功率:35KW
小功率线型脉冲调制器
  • 输出电压:-125 KV
  • 输出电流:64 A
  • 脉宽:90 ~105 us (脉冲平顶)
  • 连续可重复频率:10Hz
  • 脉冲平坦度:< ±0.25%
  • 脉冲电压稳定度:< ±0.2%
  • 最大平均功率:8.4 KW
  • 峰值功率: 8 MW
