North star北极星专用高压探头是 美国NSHV 研发一些列的高性价的专业级高压探头，该系列的North star北极星专用高压探头又称为“裸探头”，意指相比于通用的VD系列的高压分压器，North star北极星专用高压探头不含绝缘油与外壳、需浸于高压系统的油箱中使用。当然，North star北极星专用高压探头也可直接在空气中使用（仅限于VD-60B、VD-120B）。
North star北极星专用高压探头
独有的堆叠设计结构，可以轻松的在60kV和120kV的基础上，堆叠实现180kV、240kV、360kV等更高的测试范围。

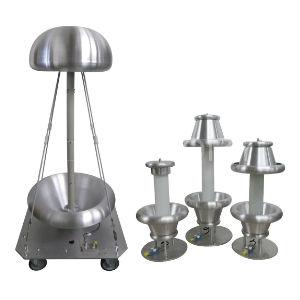

North star北极星提供座式的VD系列的高压分压器，测量带宽范围最高可从DC到20MHz，标准系列VD高压分压器最高可测量550KV的脉冲电压，当然，North star也可以定制超过1MV的脉冲电压测量方案。
| 型号 | VD-70** | VD-100 | VD-200 | VD-300 | VD-400 | VD-400 |
|---|---|---|---|---|---|---|
| 最大直流/脉冲电压 (kV) | 70/115 | 100/160 | 150/230 | 200/30 | 300/420 | 400/550 |
| 测量频率 (MHz.) | 25 | 20 | 20 | 16 | 12 | 8 |
| 脉冲上升沿(ns) | 14 | 16 | 16 | 20 | 25 | 40 |
| 缆长度 (ft.) | 30 | 30 | 30 | 30 | 30 | 30 |
| 直流精度 | <0.1% | <0.1% | <0.1% | <0.1% | <0.2% | <0.2% |
| 精度: 10Hz-1Mhz | 1 % | 1 % | 1 % | 2 % | 3 % | 4 % |
| 精度: >1 Mhz | 3 % | 3 % | 3 % | 3 % | 4 % | 4 % |
| 电阻 (Megohms) | 1000 | 1600 | 2000 | 2800 | 4500 | 7000 |
| 高度 (inches/cm.) | 20/50 | 24/60 | 30/75 | 37/93 | 54/135 | 72/180 |
| 直径 (in/cm.) | 11/28 | 11/28 | 12/29 | 19/48 | 24/61 | 24/61 |
| 电容 (approx. pf) | 23 | 25 | 27 | 24 | 30 | 30 |
| 底座直径 (in/cm.) | 10/25 | 10/25 | 12/30 | 20/50 | 30/76* | 30/76* |
| 标准分压比 | 10,000:1 | 10,000:1 | 10,000:1 | 10,000:1 | 10,000:1 | 10,000:1 |
* 方形底座
** VD-70为VD-60的升级型号
